Teledyne LeCroy è il principale fornitore di analizzatori di protocollo ed esercitatori per le aziende che sviluppano SSD e altri prodotti di archiviazione simili utilizzando i nuovi standard di dati seriali ad alta velocità NVMe, SATA Express e SCSI Express. Gli analizzatori di protocollo e gli esercitatori vengono utilizzati da sviluppatori e ingegneri di convalida per registrare ed esaminare direttamente il traffico di dati sui collegamenti di comunicazione di dati seriali tra dispositivi e sistemi. Questa apparecchiatura consente agli sviluppatori di ridurre i programmi di debug e test, ridurre i costi di sviluppo ingegneristico sui nuovi prodotti e soddisfare requisiti di time-to-market aggressivi.
Man mano che gli sviluppatori di storage effettuano la transizione da SSD basati su protocollo SAS e SATA legacy alle più avanzate tecnologie NVMe e SATA Express, stanno riscontrando limitazioni nella progettazione e negli strumenti di test disponibili, inclusi tempi di registrazione delle tracce limitati e la mancanza di report di analisi standardizzati per PCIe- archiviazione basata. Questi due problemi sono significativi per le nuove tecnologie di NVMe e SATA Express a causa di quanto segue:
- I test SSD ad alte prestazioni possono richiedere la registrazione del traffico dati oltre pochi minuti. Questo non è possibile per molti analizzatori di protocollo a causa delle limitazioni nelle loro architetture di registrazione.
- Sebbene alcuni fornitori di strumenti di test abbiano rivendicato il supporto per i protocolli NVMe e SATA Express, il supporto per questi protocolli è rimasto minimo. Ciò ha ostacolato la produttività degli sviluppatori a causa dell'uso di sistemi di reporting progettati per le tecnologie precedenti, che non sono ottimizzati per i test di qualità sui prodotti NVMe e SATA Express.
Le Summit L'analizzatore di protocollo T34, specificamente mirato alle applicazioni di archiviazione PCIe, ora supporta registrazioni a traccia lunga con una nuova modalità avanzata NVMe. IL Summit T34 può anche essere configurato con un massimo di 64 GB di memoria per la registrazione della traccia. La modalità avanzata NVMe si basa e ottimizza la memoria deep buffer esistente per consentire agli utenti una capacità di registrazione prolungata. A seconda della velocità del DUT (Device Under Test), il tempo di registrazione può essere massimizzato fino a diverse ore per una singola acquisizione di traccia. Questa funzione è utile per attività quali la misurazione delle prestazioni o la determinazione del funzionamento degli algoritmi di gestione delle code. Un esempio delle metriche ora disponibili include la capacità di misurare la distribuzione della coda NVMe per un periodo di tempo prolungato. La capacità di raccogliere il comportamento delle code per lunghi periodi aiuta gli sviluppatori di driver e sistemi operativi a perfezionare le loro applicazioni ea bilanciare i carichi delle code per ottimizzare le prestazioni del prodotto.

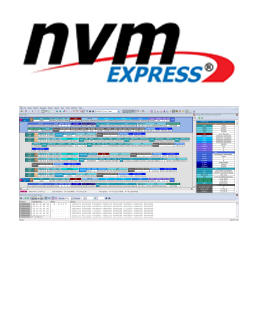

Con oltre un decennio di esperienza nella fornitura di protocolli di dati seriali PCI Express, SAS/SATA e altri protocolli di dati seriali con analisi degli errori standardizzate e rapporti sulle prestazioni dei prodotti, Teledyne LeCroy ha ora creato una capacità di analisi e prestazioni NVMe e SATA Express SSD. Trace Expert™, una nuova funzionalità della PCIe Protocol Suite, crea un report dettagliato che il settore SSD richiede per ottenere una comprensione comune di come funzionano i propri SSD o sistemi di storage e include informazioni sui componenti PCIe necessari. Informazioni come code NVMe, comandi, campanello e registri di controllo e molte altre metriche vengono acquisite, analizzate e organizzate in un report dettagliato che fornisce agli sviluppatori un documento completo sullo stato dei loro prodotti, inclusa un'ampia gamma di statistiche sulle prestazioni.
Oltre ai protocolli di archiviazione standard, tutte le nostre piattaforme NVMe supportano completamente anche Trusted Computer Group (TCG), Single Root I/O Virtualization (SRIOV), Multi-Root I/O Virtualization (MRIOV) e Address Translation Services (ATS ). Un elenco completo di funzionalità, visualizzazioni e rapporti è disponibile nelle pagine dei prodotti (elencate di seguito) per ciascuno dei nostri analizzatori.
| Decodifica e analisi delle specifiche NVMe su PCIe - Decodifica dell'inizializzazione NVMe |  |
| • Decodificare i comandi NVMe |  |
| • Analizza le code NVMe |  |
| • Transazioni basate su più puntatori NVMe |  |
| • Gestione energetica NVMe |  |
| • Estrarre automaticamente l'indirizzo di base dell'SSD PCIe |  |
